一、科魯茲全車電器實訓考核臺組成：
1、采用全新科魯茲原車電器配件實物為基礎。
2、配置：蓄電池、保險絲盒、充電系統〈含發電機驅動電機〉起動系統、空氣漏電保護開關、點火開關、組合開關、組合儀表、發動機控制電腦ECU、點火系統、燃油噴射系統、燈光照明系統、信號系統、散熱系統、電動門窗電動后視鏡、中控門鎖、音響系統、防盜系統、雨刮系統電器等；調速電機、LED工作狀態顯示燈、彩色的電路結構和工作原理圖、外接式的檢測端子�？膳渲悄芑收显O置和考核系統
3、安全保護裝置：電路和機械雙重保護裝置。
4、臺架形式：冷軋板沖壓成型臺架，裝配承重式萬向移動帶鎖止腳輪。
二、技術參數：
1、外形尺寸: 2040×650×1850mm (長×寬×高)
2、動力電源：220V交流電壓；
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、面板采用先進工藝，使用4mm厚雙面鋁塑板，表面氟碳涂層處理，環保、抗磨、耐腐蝕。
6、面板原理圖使用彩色噴繪工藝，并鍍膜處理不褪色、防刮、耐磨、耐腐蝕。
7、配置進口萬向鎖止腳輪防止腳輪著地點變形，便于移動和固定。
8、臺架采用冷軋板沖壓成型及優質鋼材，高強度的鋼結構焊接，靜電噴涂高溫烤制，附著力好，噴涂表面抗磨、防滑、耐腐蝕，色彩搭配亮麗時尚。
三、科魯茲全車電器實訓考核臺功能特點：
1、可實現發動機電控系統項目的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。
（1）電控點火系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。
（2）燃油噴射系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。
（3）空氣流量計的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。
（4）電子節氣門的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。
2、可實現各系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。
（1）電動車窗及電動后視鏡的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。
（2）中控門鎖系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。
（3）音響系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。
（4）雨刮器系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量�！ �
（5）空調控制系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。
（6）防盜系統的數據流讀取、故障碼讀取、元件匹配、信號電壓測量、元件阻值測量。
3、可實現燈光照明及信號系統操控方法、電路連接、故障排除檢測等實驗。
（1）前照燈系統操控方法、電路連接、故障排除檢測等實驗。
（2）尾燈系統操控方法、電路連接、故障排除檢測等實驗。
（3）雨刷器系統操控方法、電路連接、故障排除檢測等實驗。
（4）舒適系統操控方法、電路連接、故障排除檢測等實驗。
（5）喇叭信號系統操控方法、電路連接、故障排除檢測等實驗。
4、操作臺面板噴繪彩色原理圖，加裝雙向檢測端子，原車診斷座。
5、可對電控系統開展電阻、電壓、頻率、脈寬、占空比、示波和導通性測試
6、可實現原件結構位置演示功能，把電器系統部件按原車基本位置順序排列，不同的部件都標有名稱，充分展示了單個原件的結構、安裝位置及作用原理。
7、可實現整車電器部分動態運行演示功能，在整車電器基礎上，配備各相關輔助控制裝置，可如原車一樣實際演示起動、充電、燈光、儀表、雨刮、中控門鎖、防盜、電動窗、音響系統等全套整車電器設備的工作原理和運行過程；
8、可實現發動機系統動態演示，發動機轉速變化，減速斷油功能及與真車相同的轉速信號，同時可動態演示點火系統、燃油噴射系統等元件的工作情況，使學生便于理解帕薩特B5發動機電控系統的結構和工作原理及車身電器系統工作原理。
四、實訓項目：
1.發動機電控系統系統組成、工作原理、工作過程的認知和實訓。
2.電控點火系統組成、工作原理、工作過程的認知和實訓。
3.電控燃油噴射系統組成、工作原理、工作過程的認知和實訓。
4.空氣流量計的組成、工作原理、工作過程的認知和實訓。
5.電控發動機數據流讀取故障診斷的認知和實訓。
6.前照燈電路系統組成、工作原理、工作過程的認知和實訓。
7.尾燈電路系統組成、工作原理、工作過程的認知和實訓。
8.雨刷器電路系統組成、工作原理、工作過程的認知和實訓。
9.舒適、防盜系統電路組成、工作原理、工作過程的認知和實訓。
10.喇叭信號系統電路組成、工作原理、工作過程的認知和實訓。

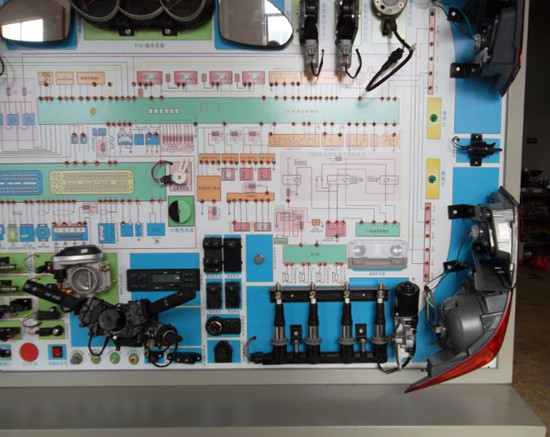

科魯茲配件

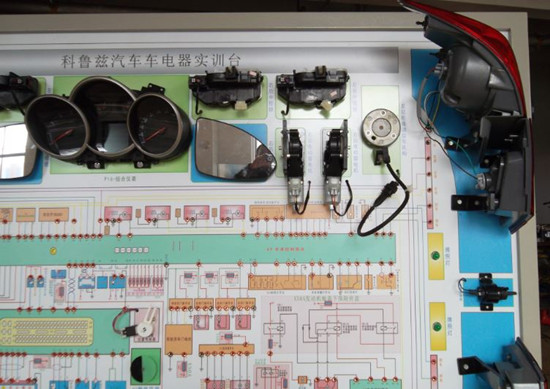

科魯茲尾燈

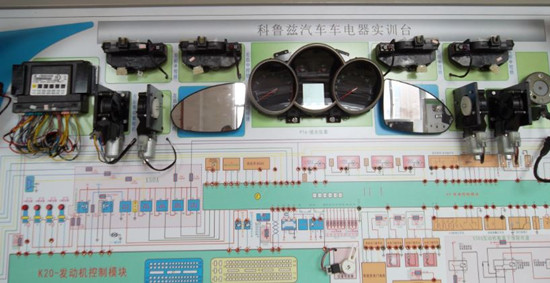

科魯茲儀表
儀表控制線路圖

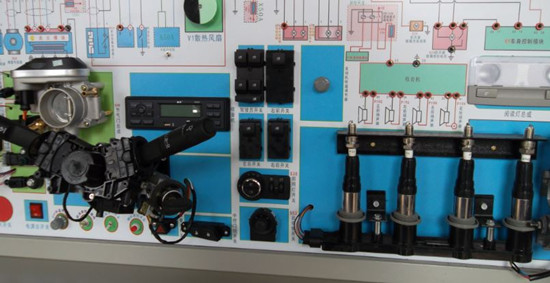

科魯茲組合開關

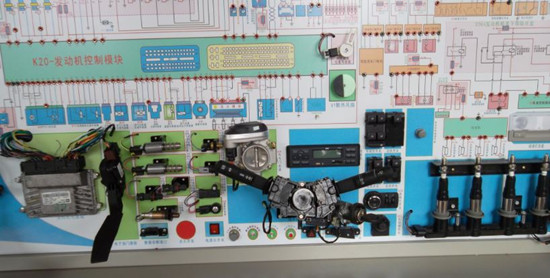

科魯茲點火線圈

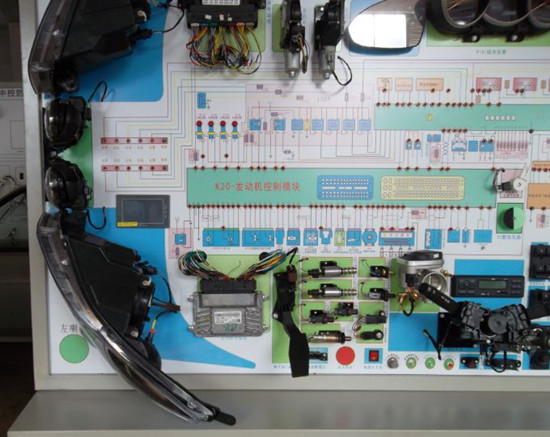

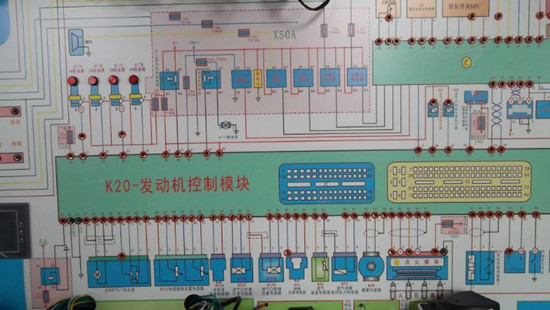

科魯茲發動機控制線路圖
|
