一、技術參數：
1、氣升式環流反應器：尺寸≤φ200×2000mm、δ=8mm優質透明有機玻璃，中間安裝中心氣升管，底部設有圓形氣體分布器。
2、水泵：額定流量≥12L/min，揚程≥8m，功率≤90W。氣泵：功率≥800W，最大壓力0.04MPa，最大排氣量85L/min。在線流量測量：氣體流量：0.4-4.0m3/h，精度0.5級，數量1個。在線壓力測量：壓力傳感器，量程0-0.25MPa，精度0.25級，數量1個。示蹤劑25mL/次。
3、電導儀：0～2000μs/cm，在線檢測液體電導率。R485通訊接口轉換，標準MODBUS通訊協議。
4、測氧儀：在線檢測液體溶解氧，485通訊接口轉換，標準MODBUS通訊協議。飽和度：0.1~400%，濃度：0.1～45.0mg/L,ppm，精度±1%。
5、配水箱：尺寸≥500×400×450mm，不銹鋼316L。
6、中央處理器（PLC控制器）：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。
7、流量、壓力智能顯示系統1套：采用先進模塊化設計，測量精度0.25級。帶RS485通訊功能。
8、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。
9、額定電壓：220V，總功率：1.5kW。外形尺寸：1600×600×2000mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
10、0.1-1m?的氣體質量流量計還有增加采集的模擬量模塊一套
11、軟件組成：模擬模塊：16位分辨率，RS485通訊模式。功能：流量、壓力、電導率、氧濃度、COD等模擬量信號采集與歷史數據記錄。配數據采集軟件一套，在線工業組態軟件一套。
二、主要配置：

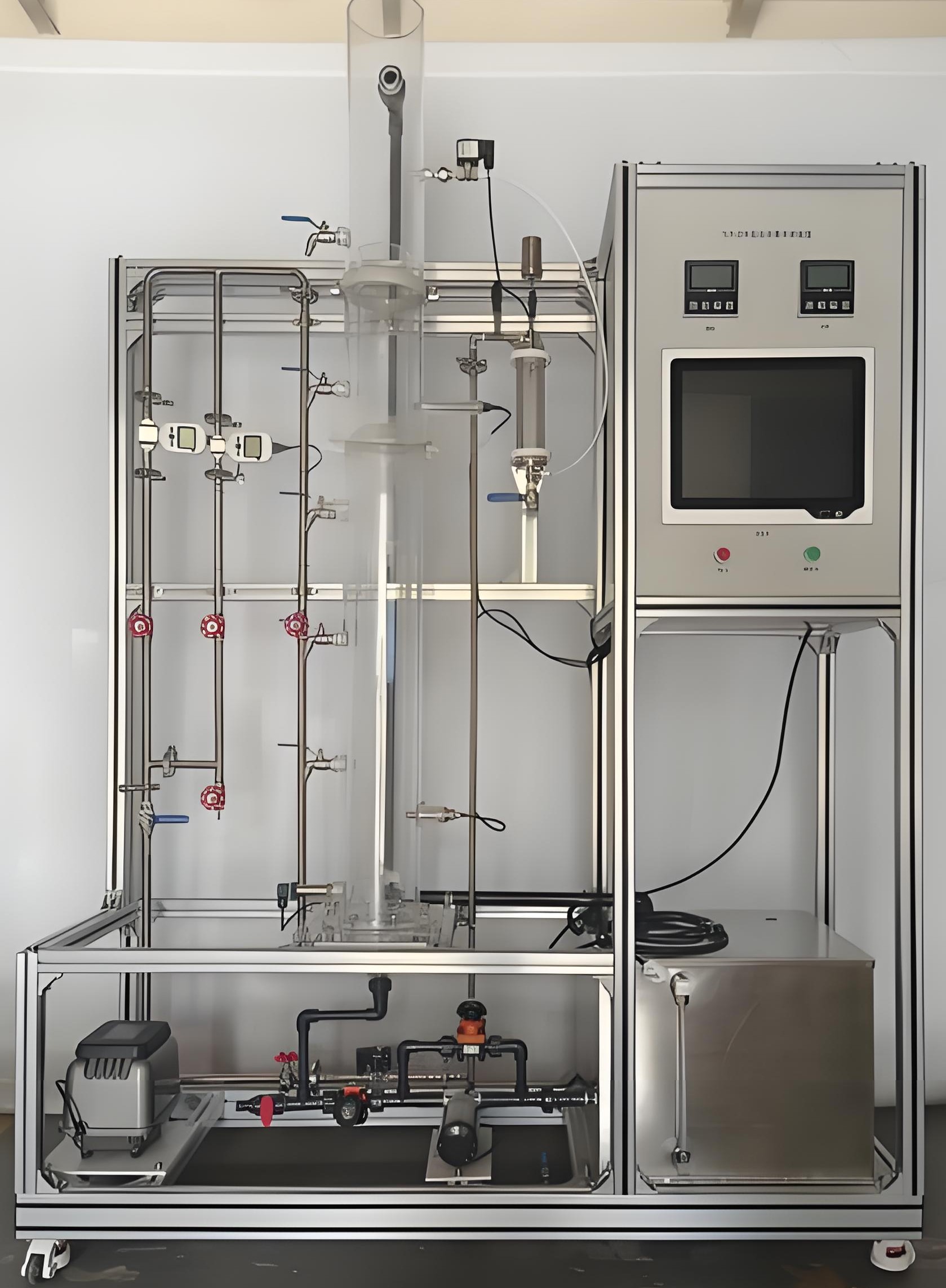

環流反應器1套、空氣泵1臺、磁力泵1臺、原料槽1個、產品槽1個、壓力傳感器1個、流量傳感器1個、電導率儀1臺、測氧儀1臺、閥門5個、管道1件、高品質鋁合金型材框架及控制柜1套。
|
