流量是生產與科學試驗中的重要參數，不論是工業生產還是科學試驗都需要進行流量的測量，以核算過程或設備的生產能力及各部分流量所占的比例，以便對過程或設備作出評價。目前，測量流量的儀表大致可分為三類，即速度法、體積法和質量流量法。

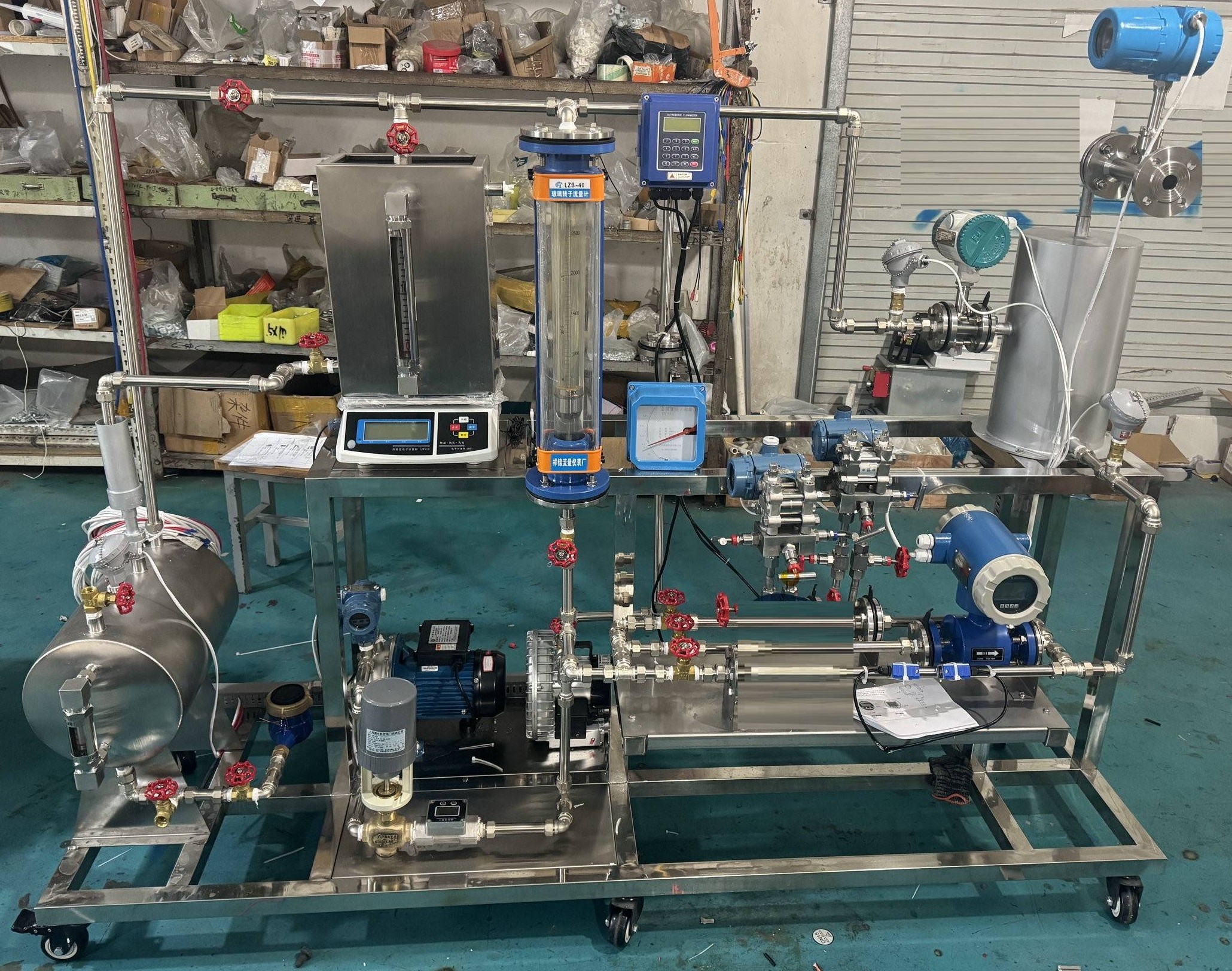

一、流量安裝檢測控制實訓系統功能:
1、以液位為測量對象，工藝流程簡明，配置多類型的流量系列儀表，整個系統采用開放性設計，可進行儀表的選型、安裝、調校檢定、調節系統投運、故障設置及排除、聯鎖投運等實訓功能。
2、流量安裝檢測控制實訓系統主要采用稱重法，對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據，經過串口傳輸給計算機使用；完成實時數據讀取，數據計算和數據存儲，歷史數據查詢以及實時曲線繪制，并實現流量計標定。
二、實訓項目:
1、節流元件認識、選型、安裝；流量變送器選型
2、氣體管道的流量檢測
3、流量檢測的比較校驗
4、稱重系統的操作
5、流量系統的溫壓補償認識
6、流量調節顯示儀表選型組態、調試、投運
7、流量檢測、變送、調節顯示系統故障排除
8、流量系統報警及連鎖控制系統設計。
三、流量安裝檢測控制實訓系統配置:
1、304不銹鋼系統框架外形尺寸（長寬高）2000×700×1700mm
2、玻璃轉子流量計（1臺）0.16-1.6m3/h。
3、金屬管浮子流量計（1臺）
4、孔板（2臺）定制。
5、文丘里（1臺）定制。
6、差壓變送器（1臺） CXT。
7、電動調節閥（1臺）
8、電磁流量計（1臺）
9、渦輪流量計（1臺） LWGY-15。
10、超聲波流量計（1臺）
11、渦輪流量計（1臺）LWGQ-15。
12、熱式氣體質量流量計（1臺）
13、液位計（2支）0-300mm。
14、稱重儀（1臺）
15、離心泵（1臺）0.75kW。
16、風機（1臺）
17、鉑熱電阻（1只） WZP-270 L50。
18、溫度變送器（1只）Pt100。
20、壓力變送器（1只）
21.旋翼式水表（1臺）
22.輸入側防爆安全柵（2臺）
23、電加熱管（1支） 220V/1.5KW。
24、單相調壓模塊（1塊）單相。
25、彩色7寸12路萬能輸入模塊：1套含485通信、多種萬能信號輸入輸入信號電 流：0～20mA、0～10mA、4～20mA、0～10mA開方、4～20mA開方、電 壓：0～5V、1～5V、0～5V開方、1～5V開方、0～20mV、0～100mV、±20mV、±100mV、熱 電 阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2線性電阻：0～400Ω、熱 電 偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
26、實訓平臺實驗臺：1200×700×1550mm。桌子采用70*70MM鋁型圓形材形為結構，桌面支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上。
三、POR01模塊裝置：
手機APP請掃描主機開機時顯示的軟件二維碼或APP”下載安裝后再添加設備進行操控使用�？梢暬渚W(wǎng)，創新物聯網配網UI界面設計，簡單易操作，方便從員快速使用設備：使用手機APP聯網遠控遠測不限距離。
1）強大的APP數據功能，智能APP控制軟件。手機智能生活A(yù)PP聯網遠近控制、主可同步數據測量。功能曲線、圖集中表：過功值、過壓值、超限值、超限恢復延時功能,還可以通過APP實時顯示/歷史數據如：電流測量、電壓、電能、功率數據、功率因數數據。
2）多模式群組管理控制：一臺手機可以控制112臺設備遠程控制監控實驗臺，同時支持多臺手機控制一個實驗臺功能。
3）語言功能：支持中文/英文語言選擇
4）智能AI語音控制：可通過智能APP、電腦PCOTA藍牙、智能終端天貓小度等、智能音箱、通過全銅磁保持繼電器控制輸出功能（靜態功率可以為0）確�？刂瓢踩�。
5）分時計量：根據時間分別計算系統顯示用戶數據和控制動態
6）屏幕翻轉功能：可以實現液晶四方翻轉：可以向左 向右向下、向上翻轉，方便使用。
7）裝置功能：電壓 AC50-320V、電流范圍0-100A、功率：0-30000W、頻率0-50HZ、功率因數0.00-1.00PF、測量精度1.0、WIFI聯網支持遠程控制、語音控制：支持、控制輸出：1路10A、過渡保護：斷開、欠壓保護：斷開。
8）曲線歷史數據：TFT真彩屏IPS高清顯示電流測量、電壓、電能、功率數據、功率因數數據
9）APP數據：電流測量、電壓、電能、功率數據、功率因數數據、
10）APP報表功能：可以提供日報表、月報表、年報表功能等統計數據。APP功能：WIFI聯網支持遠程控制手機不限距離、通過智能APP可以實現遠程測量、遠程設定、歷史曲線、實驗臺安全實時監測實驗平臺。
11）實驗臺過值報警功保護能：對實驗臺進行過壓、低壓、過流過閥值后，系統可以通過喇叭與顯示界面發出雙層報警聲音執行并動作。
12）TFT真彩屏IPS高清顯示，
13）系統：包含賬號管理、設備管理、報修管理、用戶管理，實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
14）電壓：支持電壓220V50HZ/380V50HZ.
15）環境數據：支持顯示實驗臺實時溫度顯示，環境空氣質量顯示PM2.5顯示。
16）提供設以下安全報告截圖：A、電擊媓量和危險防護安全、B、SEVL電路、C受限制電源、D發熱要求、E異常工作和保護條件
|
