液位控制實驗裝置的設計結合了目前大中專院�！痘y(cè)量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《非電量測量與控制技術》、《過程控制》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關化工儀表及自動化的基本知識，對有關儀表的安裝、調試及使用有一定的了解，并對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識。氣動執行器是用壓縮空氣驅動啟閉或調節閥門的執行裝置，又被稱氣動執行機構或氣動裝置，不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥，以維持生產的正常進行。

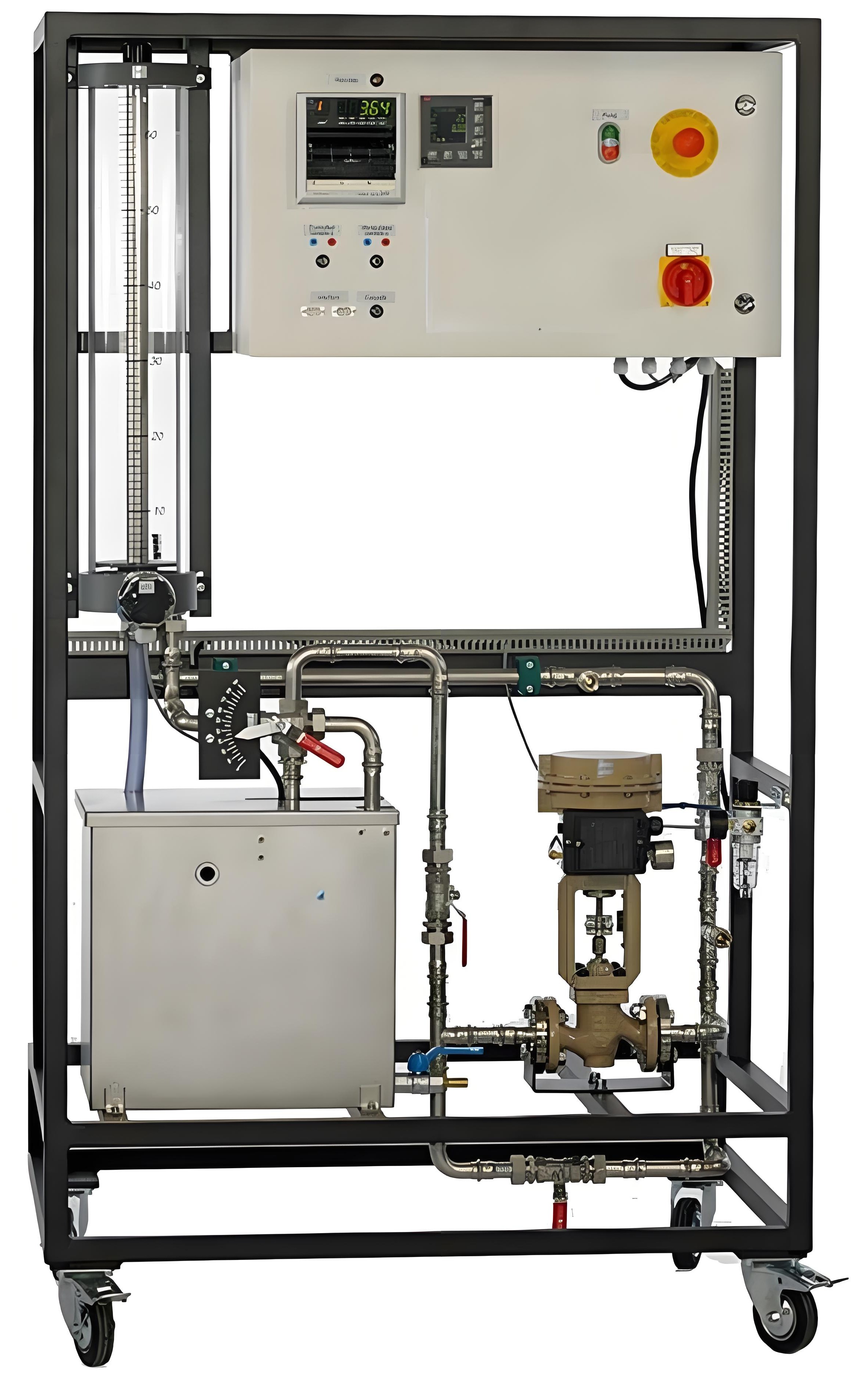

一、液位控制實驗裝置構成：
1、位式調節：由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、上下水箱等組成。上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號送至控制儀，與給定值比較以控制水位。給定值及控制回差等參數由位式調節控制儀設置。其設置方法及操作方式調節控制儀使用說明書。
2、PID調節：由水泵、壓力調解閥、電動調節閥、水位傳感器、PID調節控制儀、上下水箱等組成。
3、上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號，進入PID控制儀，與給定值比較以控制水位。給定值及控制參數由PID調節控制儀參數設置，其中P、I、D參數可以手動設置，也可以由控制儀進行自整定。其設置方法及操作方式調節控制儀使用說明書。
4、實驗操作步驟：把下水箱的水充滿；接通電源；啟動水泵，檢查系統不得漏水；設置給定參數，本設備要小于一米,一般設置0.6米左右（600mm左右）；調節模擬輸出排水量；調節供水壓力；等控制穩定后讀取儀表顯示的相關各個參數及液位計的數值，紀錄于事先設計的記錄表格中。
二、技術參數：
1、儲存罐：30L
2、離心泵功耗：250W、大流量：150L/min、速度：2800min-
3、壓力傳感器：0-100mbar
4、控制閥DN20：4,0m/4-20MA
5、長寬高：1000x700x1750mm
6、重量：約124Kg
三、系統組成：
1、被控對象（不銹鋼4040）：
2、動力系統：氣泵1套電壓220V,壓力0.6KG
3、有機玻璃水箱：1套
4、儲水箱：1套
5、液位檢測：擴散硅壓力變送器、電容式壓力變送器和擴散硅差壓變送器
6、調節閥：1套電動控制氣動
7、閥門：若干
8、智能調節儀：2個
9、開關電源：1個漏電保護器：1個控制開關：2個
四、實訓項目：
1、實訓裝置的結構組成和系統認識
2、氣動薄膜閥實訓系統認識
3、氣動薄膜閥實訓裝置硬件組成
4、氣動薄膜實訓系統軟件介紹
5、氣動薄膜離心泵的性能參數和特性曲線
6、氣動薄膜電動調節閥的工作原理及特性認識
7、氣動薄膜電動調節閥工作原理概述
8、氣動薄膜調節閥的流量特性測試
9、氣動薄膜電動調節閥的流量系數
10、氣動薄膜電動調節閥的主要技術指標
|
